天井クレーン吊荷周囲の安全対策：より高い揚程、より大きな吊荷に対応
光学機械器具製造販売のパイフォトニクス株式会社（静岡県浜松市中央区/代表取締役:池田貴裕）は、高輝度発光ダイオード（ＬＥＤ）と光学素子の組み合わせにより、視認性の高い円環状の光を形成する「ホロライト・リング太円環」と点円環状の光を形成する「ホロライト・ドットリングＸＬ型」を開発しました。両者は、工場内の天井クレーン吊荷周囲の立入禁止ゾーンを円環光で可視化する注意喚起照明であり、従来品と比較して「ホロライト・リング太円環」は明るさの向上、「ホロライト・ドットリングＸＬ型」はより大きな円環サイズを実現しており、顧客要望に対応した改良製品となります。本製品は令和6年度の浜松市新産業創出事業費補助事業成果の第一弾となり、本年10月から受注を開始します。
本製品は国内外の展示会にて展示予定です。国内では、11月8日～9日に静岡県磐田市にて開催される「産業振興フェア in いわた」、11月13日～15日に広島県立広島産業会館にて開催される国内最大規模の労働安全衛生展「緑十字展2024」併設の特別企画展「中四国ビジネスマーケット」、12月4日～6日にパシフィコ横浜で開催される「国際画像機器展2024」にて披露します。国外では、9月25日～27日にベトナム政府主催安全産業展示会「2024 Safety and Health Expo in Vietnam」、10月8日～11日にチェコ共和国で開催される国際エンジニアリングフェア「MSV 2024」、10月9日～11日にメキシコで開催される製造業の自動化とDX化推進に関する展示会「Industrial Transformation Mexico（ITM）2024」、11月20日～23日にタイのバンコクで開催される東南アジア最大級の製造業向けの展示会「METALEX Thai 2024」にて披露します。ベトナムで開催の展示会は当社の単独出展、チェコ共和国、メキシコ、タイで開催の展示会はＪＥＴＲＯが支援するジャパンパビリオンブースでの出展となります。
従来品と新製品の比較イメージ
製品の概要
円環型光パターン形成ＬＥＤ照明「ホロライト・リング・シリーズ」は、遠方に視認性の高い円環状の光を形成するＬＥＤ照明です。工場内の天井クレーン吊荷周囲の立入禁止ゾーンを円環光で可視化する注意喚起照明であり、１台の装置で実現できることから顧客に支持され、2021年12月に製品リリースした点円環型光パターン形成ＬＥＤ照明「ホロライト・ドットリング」は従来品の「ホロライト・リング」と比較して5～10倍程度の明るさを実現したことにより、数多くの製造工場にて活用されることになりました。
新製品「ホロライト・リング太円環７５Ｗ品」は、従来品である「ホロライト・リング７５Ｗ品」と比較して、円環の太さは1.5倍、照度は1.6倍～1.9倍となり、全光束では2.4倍～2.8倍の明るさとなり、従来比約1.5倍の照射距離を実現しました。円環の大きさは、Ｓ型（小）、Ｍ型（中）、Ｌ型（大）、ＸＬ型（特大）の4機種から選択可能です。照明色は赤色、緑色、青色3種類となります。
新製品「ホロライト・ドットリングＸＬ型」は、従来品の光パターンの大きさはＳ型（小）、Ｍ型（中）、Ｌ型（大）の３種類でしたが、今回、Ｌ型（大）の約1.5倍の大きさを実現したＸＬ型（特大）が加わりました。「ホロライト・リング７５Ｗ品」と比較して、照度は標準型４８Ｗ品で約8倍、高出力型９６Ｗ品で約12倍となります。今回製品化する「ホロライト・リング太円環」と比較して、標準型４８Ｗ品で約5倍、高出力型９６Ｗ品で約7.5倍となります。
本製品は、鉄鋼、自動車、ゴム、食品、製紙などの製造工場や物流倉庫、さらには土木建設現場における安全対策用に、国内のみならず北米、欧州、東南アジア、韓国、中国、インドなどの海外市場に向けても積極的に提供します。
主な特長
１．より高い揚程のクレーンに対応可能
「ホロライト・リング太円環７５Ｗ品」は、従来品である「ホロライト・リング７５Ｗ品」と比較し、直径はそのままに、円環の太さは1.5倍、照度は1.6～1.9倍となり、全光束では2.4倍～2.8倍の明るさとなり、従来比約1.5倍の照射距離を実現しました。
２．さらに大きな吊荷へ対応可能
「ホロライト・ドットリングＸＬ型」は、従来の最大サイズであるＬ型と比較し、約1.5倍の大きさを実現しました。従来品より大きな点円環状の光パターンを形成することが可能となり、大きな吊荷に対しても適応することが可能となりました。出力は標準型４８Ｗ品および高出力型９６Ｗ品の2種類から選択でき、高さ12ｍ程度のクレーンにも対応可能です。
３．顧客要望に対応したユーザビリティ
従来品の課題であった円環光の明るさ増加および、円環光のサイズ増加を実現し、より高い揚程の天井クレーン、より大きな吊荷への対応など顧客の要望に対応しました。両製品の円環光の大きさは、Ｓ型（小）、Ｍ型（中）、Ｌ型（大）、ＸＬ型（特大）の4機種から選択可能です。「ホロライト・ドットリング」はＳ型を除き高出力型９６Ｗ品を選択できます。
円環光の比較写真 照射距離10ｍ時

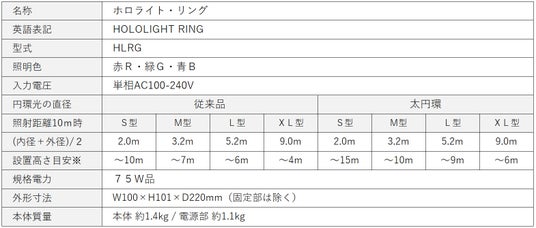

ホロライト・リングの主な仕様
ホロライト・ドットリング 主な仕様
外観写真
左：「ホロライト・ドットリングＸＬ型」標準型 右：「ホロライト・リング太円環」および「ホロライト・ドットリングＸＬ型」高出力型
パイフォトニクス株式会社
当社は、2008年4月に高指向性ＬＥＤ照明「ホロライト」を開発し、製造現場での検査、各種イベントや建築物の演出照明、大学研究機関の実験などさまざまな場面で採用されてきました。光パターン形成ＬＥＤ照明「ホロライト・シリーズ」は、高輝度ＬＥＤ光源と大型光学素子の組合せにより空間にさまざまな光パターンを形成するオンリーワン製品で、日本、米国、欧州、中国で特許登録済みです。近年は、工場内の労働災害を低減する安全対策事業、地域の魅力を生かして新しい景観を創造する空間演出事業、ＳＤＧｓ達成に向けた取り組みとして光を用いた鳥獣対策事業などの新しい光の使い方を追求しています。特に安全対策事業について、米国市場を中心に海外販売を開始しており、本事業成長を通じた株式上場を目指しています。
